	ATV-Relaisfunkstelle DBØCD:

Endlich ist es soweit!

Das zweitälteste ATV- Relais im Ruhrgebiet sendet wieder.

Nach langer Pause ist es uns gelungen das Relais unter neuer Führung wieder aufzubauen. Der alte Standort musste wegen Renaturalisierung ( = begrünen) der Halde aufgegeben werden.
OM Klaus DG4YEB übernahm die Lizenz und kümmerte sich um den neuen Standort. Eine Anfrage bei der DSK wurde wohlwollend beschieden. Obwohl der neue Standort nur ca 100m entfernt lag fingen die Probleme erst an.
Wir sind dort nicht wie gewohnt allein, sondern müssen den Standort mit mehreren großen Firmen teilen.
Als der neue Sendemast gebaut wurde schlugen die Herzen aller beteiligten Funkamateure höher. Doch seid versichert das änderte sich.
Schnell mußten wir lernen, das amateurmäßige Arbeiten hier durch Professionalität ersetzt werden musste.
Ohne die freundliche Unterstützung einiger Firmen währen wir schnell an unsere Grenzen gelangt.
Hier sei allen gedankt, die das Projekt mit Rat und Tat unterstützt haben!




		So sah es mal aus.

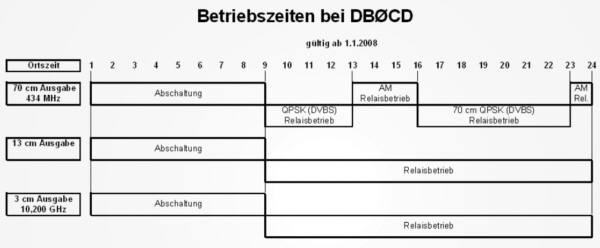

Auf einen Blick

Hier können die Eckdaten sowie die Ein- und Ausgabefrequenzen abgerufen werden!

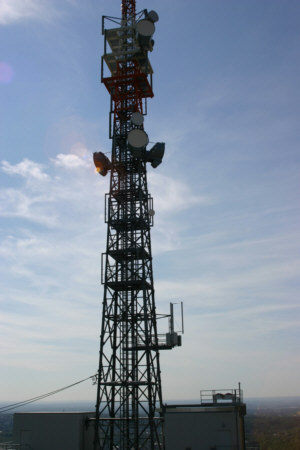

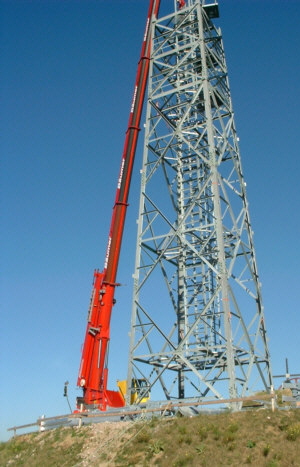

Der Aufbau “unseres” Sendemastes.

Das ist schon beeindruckend, was man aus ein wenig Stahl alles machen kann.
Hier sieht man die Amateurfunkbühne in 12m Höhe über Gund >>

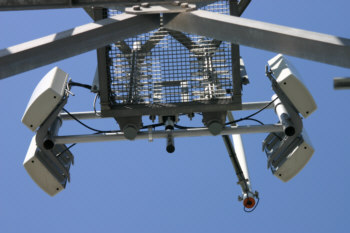

Die Sendeantennen von unten:
4 “Wannen” für die 70cm Ausgabe
und die 13cm Antenne im Schutzrohr

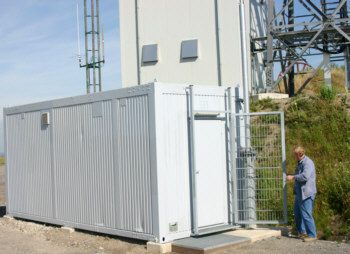

Unterhalb des Mastes befindet sich der Container in dem das Relais steht. Die Kabel (je 40m) zu den Sendeantennen verlaufen zur Hälfte unterirdisch.

Die ersten überholten Baugruppen
Die orginal Baugruppen waren in einem schlechten Zustand. Somit mussten sie neu aufgebaut werden. Volker DJ1CU nahm sich des 70 cm AM Senders an.
Später soll eine Digitalausgabe folgen. Hier ist noch unklar, ob eine vorhandene GMSK Baugruppe, oder was uns lieber währe, ein DVBT Sender zum Einsatz kommt. Wie immer ist das eine Preisfrage - und Geld ist eine Mangelware!

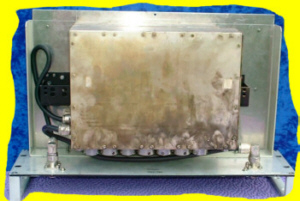

Das Ausgangsfilter

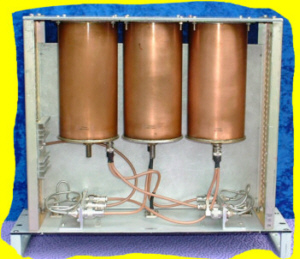

Die Bild- Tonweiche

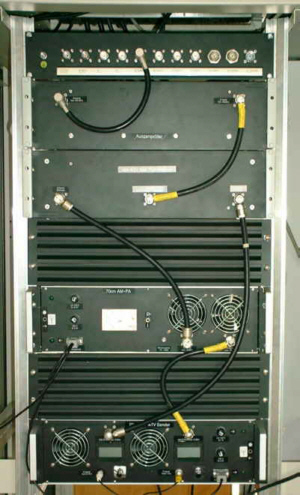

Der 70cm AM-Sender

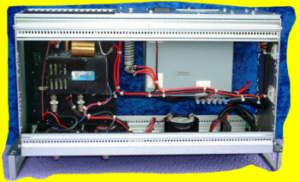

Die Bildsender-PA

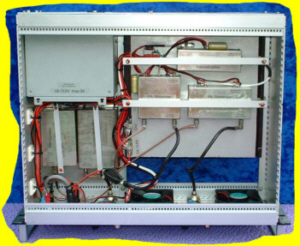

Der Bild- und Tonsteuersender

In der 48KW muste das Schaltnetzteil der 70 cm AM Ausgabe erneuert werden. Das umgebautes PC-Netzteil, hatte sich mit einem lauten Knall verabschiedet.

Die 3cm und 13cm Baugruppen wurden von Burghard DL6YCM überholt und montiert.
Damit ist DBØCD wieder vollständig QRV!

Nun wird an der Optimierung gearbeitet.


	Warum wir auf 70 cm 10 MHZ haben. An Alle, die es noch nicht wissen, oder vergessen haben und besonders an die, die es nicht wahr haben wollen! Zur WARC (WORLD ADMINISTRATIVE RADIO CONFERENCE) hat die IARU zum 430 MHz Band im Document GE76/3 festgestellt: “Itis lowest frequency on which wide band television transmissions are permitted, and for this reason alone, the widht of the present allocation is of great importence.” “Dies ist das niedrigste Band für Amateurfunkfernsehen und ATV ist der allein wichtige Grund für die Zuweisung eines so großen Frequenzbereiches.” Quelle TV-Amateur Nr. 83 1991

	Der AM-Sender wurde abgespeckt! (und wo ist nun der Ton?) Aus mir nicht plausiblen Gründen wurde auf Anordnung der Tonträger des AM-Senders abgeschaltet. Das hat zur Folge das das AM-Fernsehsignal nun eine geringere Bandbreite hat. Neu ist auch das nun der Ton in Schmalband-FM auf den Tonträger modelliert wurde. Das heisst, das man den ATV-Ton nun in FM auf 434,250 MHz mit jedem 70cm Gerät hören kann.

	Am 27.01.2008 ging die 70 cm QPSK- Ausgabe in Betrieb! Nach vielen Versuchen und jahrelangem erfolglosen Warten auf ferfügbare GMSK-Empfänger habe ich nun, den eigendlich schon lange ausstehenden Versuch gemacht und einen QPSK Sender aufgebaut. Aus Kostengründen, die Relaiskasse ist leer, konnte leider kein Sender von SR-Systems angeschafft werden. OM Peter DL9EH stellte mir zu dem Zweck den von ihm erwordenen Sender der Uni Wuppertal zur Verfügung. Da ich andere als die ursprünglich vorgegebeneParameter benötigte, habe ich den Sender umgebaut. Nun arbeitet er mit folgenden Parametern : Sendefrequenz: 434 MHz Symbolrate: 2,083 Msym FEC: 7/8 Bild: HD1 (352x576 Pixel) 2,048 Mbit Ton: Joint Stereo 128 Kps Sendeleistung: 9 Watt Für den Empfang wird noch ein Up-Konverter benötigt, der die 434 MHz auf die ZF des digitalen Sat-Empfängers mischt. (z.B. 950-2050 MHz) Achtet bitte darauf das der Oszillator in eurem Up-Konverter nicht freischwingend, sondern Quarzstabil ist.

	Der umgebaute AGAF-Sender wurde versuchsweise für ca. drei Monate gegen einen neuen Sender von SR-Systems ausgewechselt! 1. Versuch vom 07.04.2008 bis 05.06.2008 Sendefrequenz: 434 MHz Symbolrate: 1 Msym Bandbreite: 1,3 MHz FEC: 7/8 Bild: HD1 (352x576 Pixel) 1,5 Mbit Ton: zwei Kanal 96 Kps Sendeleistung: 9,4 Watt 2. Versuch vom 05.06.2008 bis 09.07.2008 Sendefrequenz: 434 MHz Symbolrate: 1 Msym Bandbreite: 1,3 MHz FEC: 2/3 Bild: HD1 (352x576 Pixel) 1,1 Mbit Ton: zwei Kanal 96 Kps Sendeleistung: 9,4 Watt 3. Versuch vom 09.07.2008 bis 29.09.2008 Sendefrequenz: 434 MHz Symbolrate: 1,5 Msym Bandbreite: 2 MHz FEC: 5/6 Bild: D1 (720x576 Pixel) 2,2 Mbit Ton: zwei Kanal 96 Kps Sendeleistung: 9,4 Watt Die Auswertung der Versuche folgt in Kürze: Der Aufbau des Senders wurde als Projekt ausführlich beschrieben!



	!!! AGAF wollte meinen Artikel nicht veröffentlichen !!! Um allen interessierten TV-Amateuren mein DATV-Experiment auf 70cm vorzustellen, habe ich einen Artikel dazu geschrieben und der AGAF angeboten. Die AGAF lehnte den Artikel wegen meiner “Wortwahl“ ab. In der Begründung heisst es: “so kann man nicht mit Vorstandsmitgliedern umgehen”. Statt dessen wurden mir Änderungsvorschläge unterbreitet, die für mich nicht akzeptabel waren. wie zum Beispiel: nicht zu erwähnen, dass ich lieber einen fertigen Sender von SR-Systems eingesetzt hätte; über GMSK-Empfänger zu schreiben, die ich nicht kenne; und einiges mehr. Die Redaktion der CQ-DL lehnte in Abstimmung mit dem DARC-Vorstand, wegen (Zitat) “schon fast politische Lage” den Artikel ebenfalls ab. Ich möchte hier noch einmal betonen, dass es nicht meine Absicht war, mit meinem Artikel Kritik, an einer Person, einem Verein oder einem Institut zu üben. Der Beweggrund für mein Handeln, war und ist es einzig und allein, bei DBØCD auf 70cm eine digitale Ausgabe zu errichten. Als weiteres habe ich nur aus Kostengründen, die vorhandene Möglichkeit genutzt. Was mir aber nicht gefällt, sind die Reaktionen meiner Vereine! Nun macht euch selbst ein Bild und beurteilt meinen klick hier>>> Artikel <<<klick hier Wie ich überraschender Weise feststellen musste, wurden doch Teile meines Artikels im TV-Amateur Nr. 148 Seite 13 ohne meine Erlaubnis abgedruckt! Das spricht meiner Meinung nach nicht für den Redakteur! Ebenso ist das nicht die feine Art, wenn man schon über etwas berichtet, die verantwortliche Person nicht zu erwähnen. So etwas nenne ich ZENSUR! Der Artikel Schmalband DATV mit QPSK, TV-Amateur 148, Seite 14, von DJ8DW ist, so wie ich das sehe, sachlich nicht richtig, Bei der im Beispiel angegebenen Änderung würde man einen Sender bekommen mit 2,625 MSym einer userbitrate von 4,23Mbit und einer HF-Bandbreite von 3,5MHz. Hier sind wohl ein paar Sachen verwechselt worden. Ich bin aber ebenfalls der Meinung, dass immer eine Softwarelösung angestebt werden sollte. Zur Erinnerung: Bandbreite = Symbolrate x 4/3 Info: http://www.satsig.net/symbol01.htm Beispiel zu AGAF-DATV board: Symbolrate QPSK schmal = 4,167 MSymbol entspricht einer Bandbreite: 4,167 x 4/3 = 5,556 MHz (Besten Dank für die Bestätigung meiner Berechnung!) Hier läuft ein Projekt, in dem der Aufbau eines Minimodulators von SR-Systems beschrieben wird. Hier werde ich dann weitreichende Möglichkeiten zum Thema DATV auf 70cm zeigen.
