Der QPSK-Sender mit Encoder
|
|
|
|
Die Freude ist groß, ich habe einen Satz Platinen vom OM Stefan DG8FAC geliefert bekommen. Doch zuerst werde ich die emfindlichen Platinen in ein Gehäuse montieren. Danach werden wir die Ersten Tests
machen, auch wenn die Versuchung und Neugier groß ist die Platinen mal provisorisch in Betrieb zu nehmen. Also rann - meine Frau ist wieder mal von meiner Wochenendschicht begeistert!

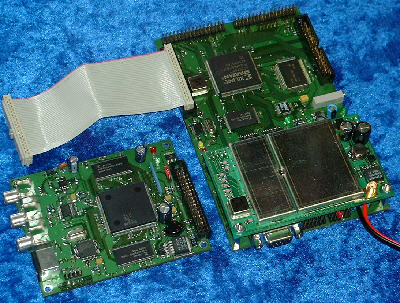

Links - Encoder
Rechts - Basisband mit aufgesetzter HF-Platine
|
|
|
|
|
|
|
|

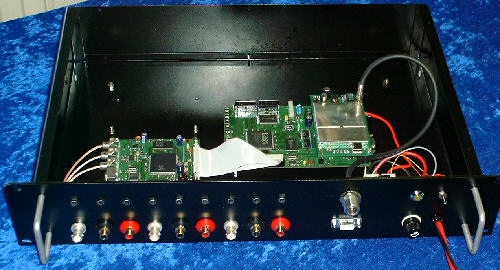

Und so sieht der Sender mit Encoder im Gehäuse aus. Ich habe für spätere Erweiterungen sofort drei Video- mit den jeweiligen zwei Audioeingängen vorgesehen. Zur Zeit ist aus Kostengründen nur ein
Encoder vorhanden. Es können jedoch bis zu vier Encoder an der Basisbandplatine angeschlossen werden. Versuche müssen noch zeigen, wie weit die Bitrate verringer werden kann.
|
|
|
|
|
Aller Anfang ist “nicht” schwer,
oder wie bekomme ich ein Bild auf meinen Monitor?
Für den Anfang musste ich noch einen Schnellkurs in der Programmierung von digitalen Satelitenreceivern mitmachen. Hier möchte ich mich einmal für die Geduld von OM Klaus DG7YCX bedanken der mich in dem Punkt auf
“Stand” brachte.
Die ersten Versuche habe ich mit dem preiswerten Receiver Zehnder DX62 gemacht.
Mit Erfolg - lediglich das im Sender gespeicherte Standbild wurde nicht dargestellt. Ein updat der Basisband Software brachte hier teilweise Abhilfe. Nun wird es “blinkend” angezeigt. Andere Receiver können jedoch ohne Probleme das Standbild zeigen
Info:
Das Standbild kann vom User im Sender gespeichert werden. Es entspricht aber nicht dem DVBS-Standart. Dieses führt bei einigen Receivern zu Darstellungsproblemen.
|
|
|
|
In Kürze senden wir mir neuen Parametern:.
Ich habe ein wenig mit der Parametrierung gespielt um die vorhandenen Möglichkeiten zu erproben. Wer möchte kann sich meine Testkonfiguration ansehen.
Wie Ihr seht beteibe ich zwei von vier möglichen Encodern und ein DVBS-Frontend. Die Bandbreite des Senders musste ich den neuen Bestimmungen anpassen, d.h. die Symbolrate wurde runter gesetzt. Die Bitrate der
3 Prg. habe ich Testweise auf 2,2Mbit gelegt. So konnten wir unsere 3 Prg. auf 6MHz unterbringen!
|
|
|
|
|
Verhältnis int. fest
|
int. clock MHz
|
Symbolrate Msym/s
|
Bandbreite MHz
|
user Bitrate Mbit/s
|
|
2
|
60
|
30,000
|
40,000
|
46,08
|
|
2 1/3
|
60
|
25,718
|
34,291
|
39,50
|
|
2 1/2
|
60
|
24,000
|
32,000
|
36,86
|
|
2 2/3
|
60
|
22,506
|
30,008
|
34,57
|
|
3
|
60
|
20,000
|
26,667
|
30,72
|
|
3 1/3
|
60
|
18,002
|
24,002
|
27,65
|
|
3 1/2
|
60
|
17,143
|
22,857
|
26,33
|
|
3 2/3
|
60
|
16,364
|
21,818
|
25,13
|
|
4
|
60
|
15,000
|
20,000
|
23,04
|
|
4 1/3
|
60
|
13,846
|
18,462
|
21,27
|
|
4 1/2
|
60
|
13,333
|
17,778
|
20,48
|
|
4 2/3
|
60
|
12,857
|
17,143
|
19,75
|
|
5
|
60
|
12,000
|
16,000
|
18,43
|
|
5 1/3
|
60
|
11,250
|
15,000
|
17,28
|
|
5 1/2
|
60
|
10,909
|
14,545
|
16,76
|
|
5 2/3
|
60
|
10,588
|
14,118
|
16,26
|
|
6
|
60
|
10,000
|
13,333
|
15,36
|
|
6 1/3
|
60
|
9,474
|
12,632
|
14,55
|
|
6 1/2
|
60
|
9,231
|
12,308
|
14,18
|
|
6 2/3
|
60
|
9,000
|
12,000
|
13,82
|
|
7
|
60
|
8,571
|
11,429
|
13,17
|
|
7 1/3
|
60
|
8,182
|
10,909
|
12,57
|
|
7 1/2
|
60
|
8,000
|
10,667
|
12,29
|
|
7 2/3
|
60
|
7,826
|
10,435
|
12,02
|
|
8
|
60
|
7,500
|
10,000
|
11,52
|
|
8 1/3
|
60
|
7,200
|
9,600
|
11,06
|
|
8 1/2
|
60
|
7,059
|
9,412
|
10,84
|
|
8 2/3
|
60
|
6,923
|
9,231
|
10,63
|
|
9
|
60
|
6,667
|
8,889
|
10,24
|
|
9 1/3
|
60
|
6,429
|
8,571
|
9,87
|
|
9 1/2
|
60
|
6,316
|
8,421
|
9,70
|
|
9 2/3
|
60
|
6,207
|
8,276
|
9,53
|
|
10
|
60
|
6,000
|
8,000
|
9,22
|
|
11
|
60
|
5,455
|
7,273
|
8,38
|
|
12
|
60
|
5,000
|
6,667
|
7,68
|
|
13
|
60
|
4,615
|
6,154
|
7,09
|
|
14
|
60
|
4,286
|
5,714
|
6,58
|
|
15
|
60
|
4,000
|
5,333
|
6,14
|
|
16
|
60
|
3,750
|
5,000
|
5,76
|
|
|
|
|
|
|
Die Tabelle zeigt das Verhältnis von Symbolrate, Bandweite und Bitrate.
Hierbei ist eine FEC von 5/6 zu Grunde gelegt.
Hier könnt ihr jedoch ein Exel Arbeitsblatt bekommen bei dem die FEC einstellbar ist.
|
|
|
Die Parametrierung des Senders
Für die Verbindung des DATV-Senders mit dem PC wird ein glattes RS232 Kabel benötigt.
Die nötige Software bekommt Ihr natürlich immer
aktuell von OM Stefan DG8FAC. Ihr findet sie unter Downloads bei SR-Systems
|
|
|
|
|
|
20.10.2003 Der Ausbau beginnt!
Nach 10 Monaten störungsfreien Betrieb wird der Sender nun erweitert.
Der erste Probelauf über den Zeitraum von über 10 Monaten hat uns gezeigt, das die digitale Technik zukunftsweisend im Bereich des Amateufunkfernsehens ist. Mit einer “QRP” Leistung von unter 2 Watt wurden
über 130 km überbrückt.
Beeindruckt von diesen Ergebnissen wird der DATV Sender ausgebaut.
Es wurde ein 2. Encoder und ein DVBS-Frontend angeschafft und eingebaut. Damit wird das Zweite und Dritte
Programm realisiert.
Auf das vom Stefan Reiman DG8FAC gelieferte DVBS-Frontend freuen wir uns besonders.
Zur Erklärung:
Hier handelt es sich um einen digitalen DVBS-Empfänger der genau so wie ein
Encoder an die Basisbandplatine angeschlossen wird.
Damit bekommt das Relais eine digitale Empfangsmöglichkeit. Wir werden versuchen damit z.B. PI6ATR in Aarlten (NL) zu monitoren.
|
|
|
|
|
|
Professionelle “Löthilfe”

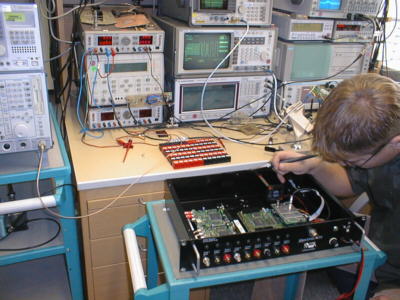

Bild: OM Kai DHØSK bei dem Einlöten der fehlenden Takttreiber-IC´s. Kleine SMD Bauteile Werden besser mit heißem Stickstoff eingelötet.
Ich möchte mich hier herzlichst bedanken! Bei
dem OM Kai für die schnelle Hilfe und bei dem OM JürgenDL7EE, der das ermöglichte.
Nicht jeder hat so ein gut ausgestattetes HF-Labor.
|
|
|
|
|

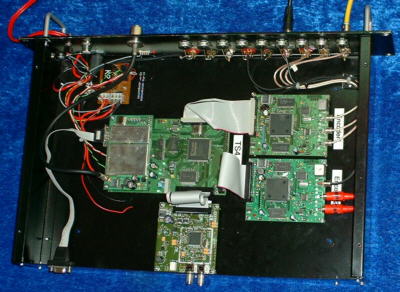

Der erweiterte Sender:
Unten sieht man das DVBS-Frontend mit seinem Sat-ZF Ein- und Ausgang.
Eine LNC Spannungsumschaltung ist per Jumper möglich. Auf der Platine ist eine LED zur Kontrolle
, ob der RX eingerastet ist.
|
|
|
|
